シミュレーション×データ分析による配管設備の長寿命化サービス

配管設備の現状を
リアルとバーチャルの両面から評価・予測

配管設備を長生きさせながら、
メンテナンス工数を削減

長年に渡る電力設備等での配管解析の知見・経験から、最適なご提案・ご支援をお約束いたします。

The Customer Challenges Solved by Our Products and Services製品・サービスが解決する顧客の課題

配管長寿命化ソリューションの
基本メニュー

振動異常個所スクリーニング

配管の振動を現場で素早く見える化し、劣化リスクのある箇所を効率的に特定します。
振動起因の不具合モードへの対策案の提案が可能です。

【手法・ツール】
・振動可視化カメラ
・振動計測
運転時疲労・破損リスク評価

振動計測データを、シミュレーションのインプットとして活用。配管全体およびサポート部を含めた「疲労進行度合い」「破損リスク」を定量的・総合的に予測します。
シミュレーション上での対策検討が可能です。

【手法・ツール】
・振動計測
・コンピュータシミュレーション
耐震シミュレーション評価

地震動を入力したシミュレーションにより、配管およびサポート部を含めた耐震強度を総合的に評価します。
シミュレーション上での対策検討が可能です。

【手法・ツール】
・振動計測
・コンピュータシミュレーション

Key Features and Services主要機能、サービス内容

中電シーティーアイが提供する劣化診断技術

01振動計測

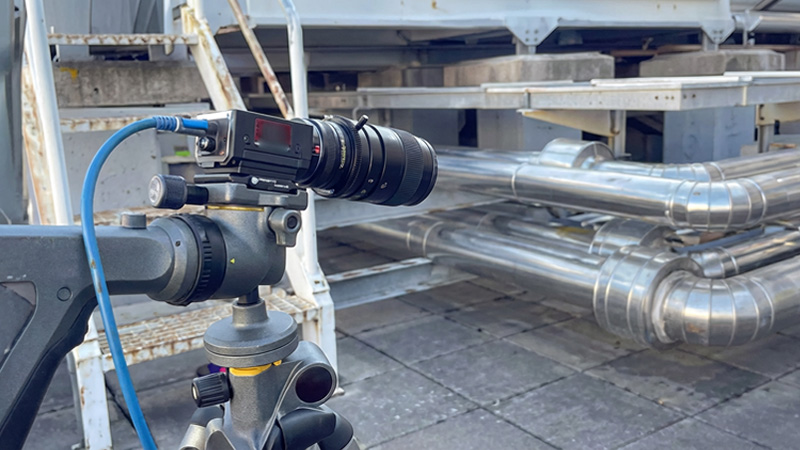

振動測定カメラで振動箇所の見える化

振動測定カメラにより、撮影範囲の振動がその場で分かります。これにより、振動計測での重点ポイントの把握が可能です。また、構造物の変形具合が見えることで、その場で不具合等の対策案の方向性などを確認することもできます。

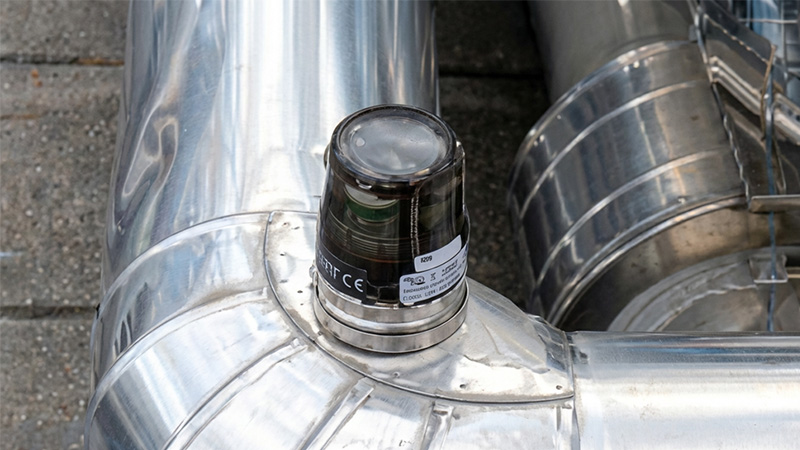

センサによる加速度計測

振動測定カメラで把握した重点ポイントにて、加速度センサによる振動の計測を実施します。計測条件などは、その後の活用方法を相談しながら決定。見たい現象が振動でない場合、電流や温度など他の計測データも、次のデータ分析に有効なデータとなります。
02データ分析

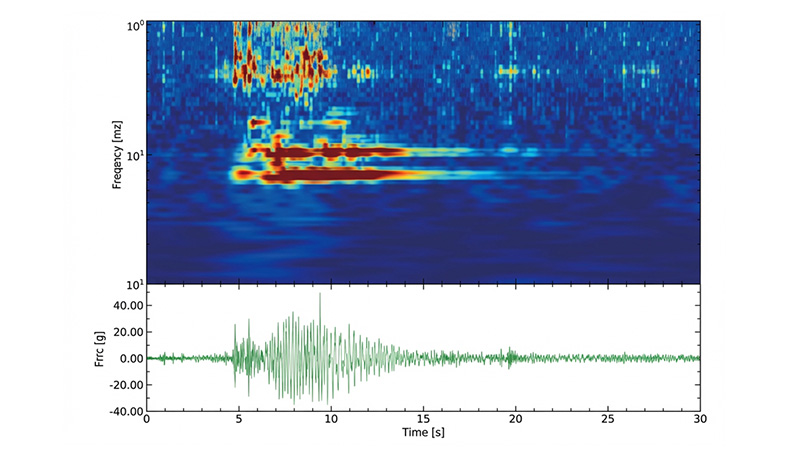

取得された時刻歴波形を元に、さまざまな処理技術・分析技術を用いて、機器の特徴を抽出します。これらの技術・知識は、解析事業(構造・流体)から得られた工学的知見をベースとしています。
時間変化を可視化・数値化し、不具合につながる時刻や変形パターンを抽出。これにより、精度の高い予測ができるため、説明性も高くなります。

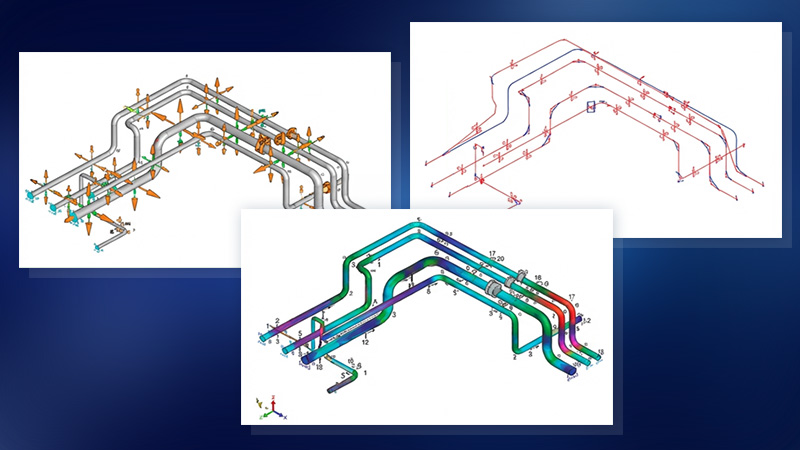

03シミュレーション

設計時の実力をシミュレーションします。
実際の計測で確認できない地震時の破損や、工場稼働による繰り返し疲労など、シミュレーションでしか見ることができない評価が多数あります。
また、不具合の対策検討にも非常に強力なソリューションです。

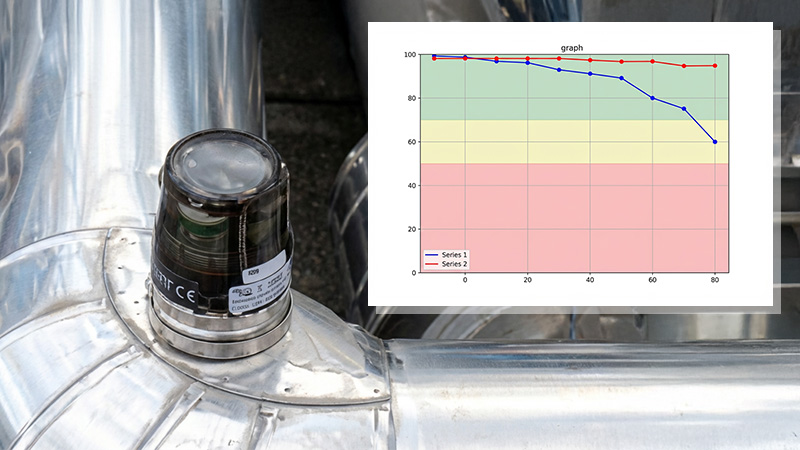

04定期計測・診断

配管設備などは長期間の稼働や環境によって劣化します。一回の計測で劣化度合いが分かるものではありません。そのため、データを定期的に計測することが一番重要です。
できるだけ負担の少ない定期計測の方法をご相談しながら実施します。
